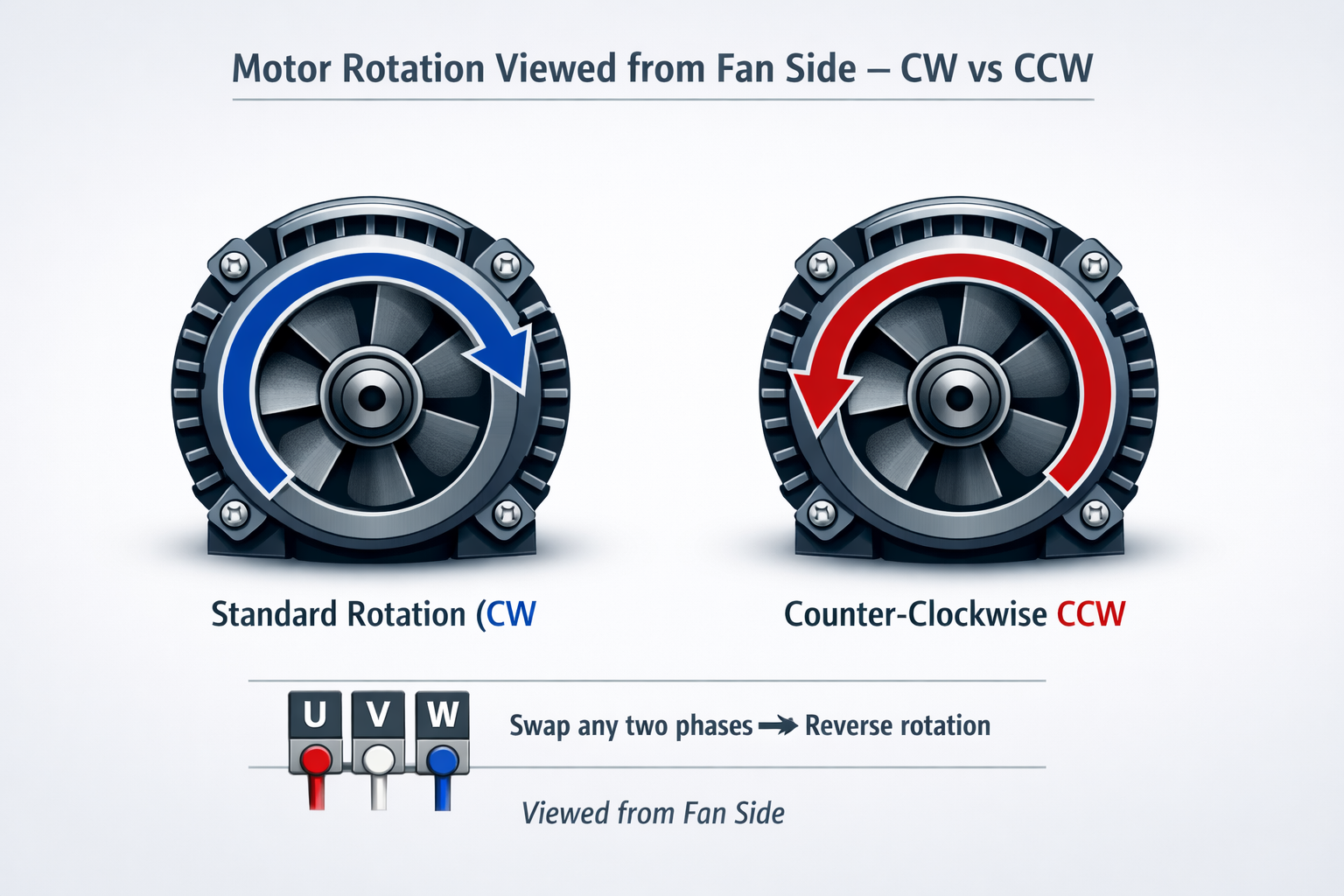

■ 電動機の回転方向は「反負荷側から見て時計回り」が基本

一般的な三相誘導電動機は、 反負荷側（ファン側）から見て時計回り（CW） が標準回転方向として設計されている。

この標準方向は、電源となる 発電機の回転方向（正相回転） に依存しており、 発電機が正相で回っている場合、 三相の色通り（例：赤・白・青）に配電すれば、 末端の電動機も正相で回転する。

つまり、 発電機 → 受電 → 配電盤 → 動力盤 → 電動機 この流れで三相が正しく接続されていれば、電動機は標準方向に回る。

■ 逆回転させたい場合は「三相のうち2本を入れ替えるだけ」

三相誘導電動機は構造上、 任意の2本の相を入れ替えるだけで回転方向が逆になる。

例：

• 赤・白・青が U・V・W に接続されている場合 → 白と青を入れ替えるなど

電動機自体は どちらに回っても壊れない。 内部構造は正逆どちらの回転にも耐えられるように設計されている。

■ しかし「負荷設備」は回転方向が命

電動機は逆回転しても壊れないが、 接続される機械設備（負荷設備）は逆回転すると壊れる可能性がある。

代表的な例：

● ポンプ

逆回転すると

• 流量が出ない
• 圧力が上がらない
• 羽根車が逆荷重で破損する
• メカニカルシールが逆方向で摩耗する

● 送風機

• 風量が出ない
• 羽根が逆方向で空力的に不安定
• ベアリングに想定外の力がかかる

● コンプレッサ

• 圧縮できない
• 内部部品が破損する可能性

つまり、 負荷設備は「回転方向が間違うと壊れる」 という前提で作られている。

■ 新設・整備後の結線復旧では「回転方向ミス」が最も多い

現場でよくあるトラブルがこれ。

• 新設機器の結線時
• モータ交換後の復旧時
• 制御盤更新後の再結線時
• ケーブル更新後の再接続時

このタイミングで 相順を間違えると逆回転 になる。

逆回転のまま本運転すると、 設備が壊れるだけでなく、 場合によっては 数百万円規模の損傷 になることもある。

■ 回転方向の確認は「寸動運転」が最も安全で確実

結線後は、負荷設備と接続したまま回すのではなく、 カップリングを切り離した状態でモータ単体を寸動運転する のが理想。

寸動運転（Jog運転）なら：

• 回転方向が一瞬で確認できる
• 負荷設備を壊すリスクがゼロ
• 結線ミスを早期に発見できる
• 作業者の安全性が高い

現場では「寸動で回転方向を確認する」が鉄則。

■ モータ単体で回せない設備もある

一部の設備では、

• モータ単体で回転できない構造
• カップリングが特殊で切り離し困難
• 据付位置の関係で寸動が危険

というケースもある。

その場合は、 負荷設備側の回転方向確認窓や矢印表示を使う など、別の方法で確認する必要がある。

■ 現場でよくある「回転方向ミスの原因」

• 結線時の色間違い
• ケーブル更新時の相入れ替わり
• 盤更新時の相順変更

これらはすべて現場で頻発する。

■ まとめ：回転方向確認は“最重要の安全行為”

• 電動機は正逆どちらでも壊れない
• 負荷設備は逆回転で壊れる
• 相を2本入れ替えるだけで逆回転になる
• 結線後は必ず寸動運転で確認する
• 回転方向ミスは大事故につながる
• 現場では「回転方向確認」が最も重要な安全行為のひとつ

電気保全の現場では、 回転方向を確認するだけで防げる事故が本当に多い。

🌍 English Summary

Motor rotation is normally clockwise when viewed from the non‑load side, determined by the generator’s phase sequence. Reversing a motor is simple—swap any two phases—and the motor itself will not be damaged. However, the connected load equipment can be seriously damaged if rotated backward: pumps lose flow, fans lose air volume, seals fail, bearings overload, and internal parts may break. For this reason, after wiring or maintenance, the safest method is to perform a jog operation with the coupling disconnected to verify rotation direction. Most equipment allows motor‑only checks, making this the most reliable and essential safety practice in electrical maintenance.
