🔧 絶縁抵抗測定とは？
電気回路・機器の健全性を確認するために行う測定業務の基本中の基本。 絶縁抵抗測定（メガー測定） は、電路と大地（または他の電路）との間に電気が漏れていないかを確認する試験。
測定器（メガー）を使って、電路に直流電圧を印加し、漏れ電流から抵抗値を求める。 単位は MΩ（メガオーム）。 値が高いほど絶縁状態が良好、低いほど漏れの可能性がある。
⚙️ 測定の基本手順
- 電源を完全に遮断する → ブレーカーOFF
- 測定対象を確認する → 電灯回路・動力回路・制御盤など。

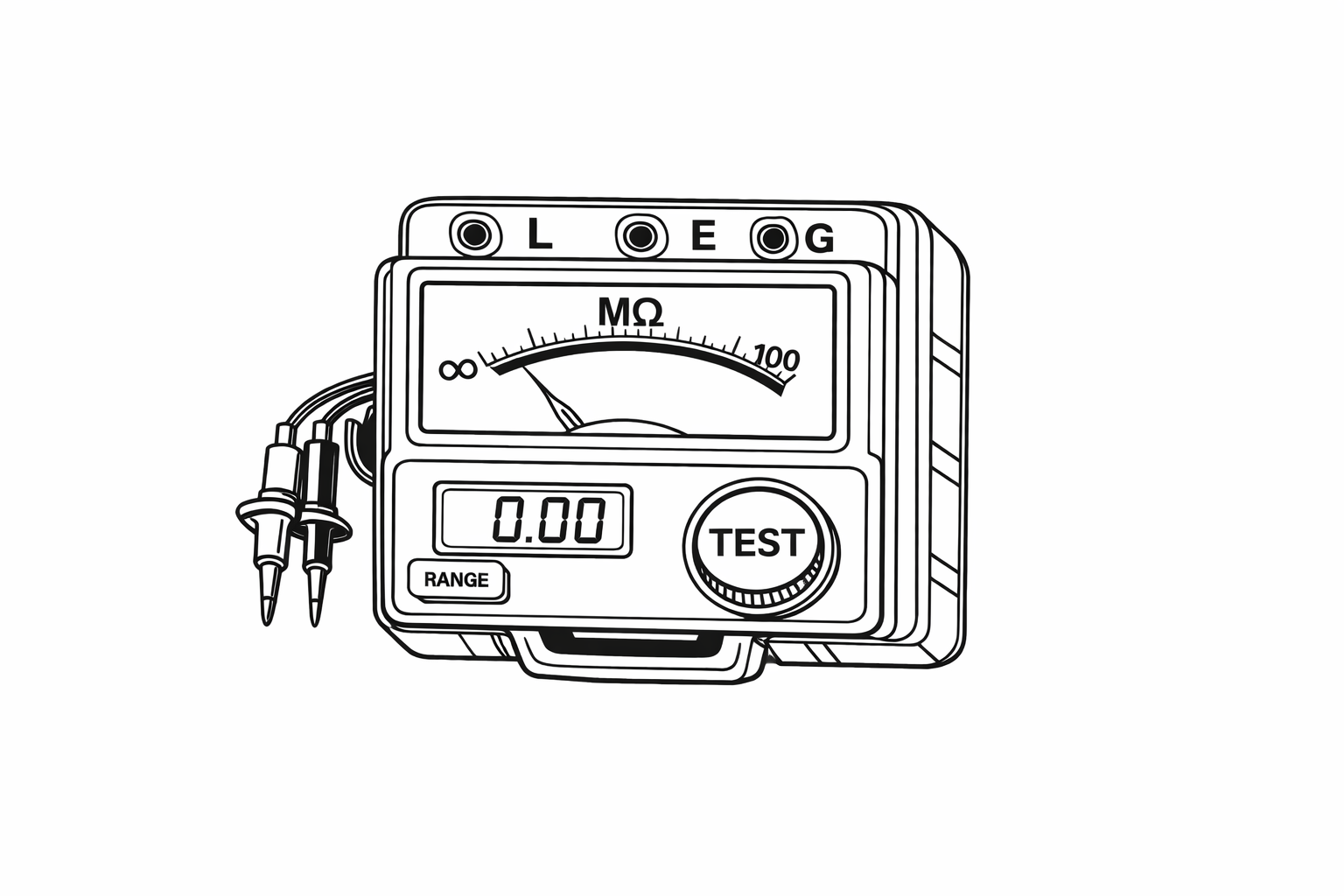

- メガーの端子を接続 - L端子：測定側（電路） - E端子：接地側（アース） - G端子：ガード（不要なら未接続）
- 測定対象に合致した電圧レンジを選択（500Vレンジなど）
- ボタンを押して測定
- 表示値を確認して記録
📏 基準値の目安（JIS・電気設備技術基準より）
| 回路種別 | 使用電圧 | 基準値（最低限） |
|---|---|---|
| 低圧回路 | 100V | 0.1 MΩ以上 |
| 低圧回路 | 200V | 0.2 MΩ以上 |
| 高圧回路 | 6.6kV | 50 MΩ以上（目安） |
新品設備では数十〜数百MΩが普通。 古い設備や湿気の多い場所では低下しやすい。
🧠 現場での実体験：「10MΩでもあなどれない話」
10MΩだった電灯回路を調査していると、分岐ボックスを解放した際、水がボックス満杯に入っていたことがある。こんなに入ってて10MΩもあるんだという感想。
乾燥後に再測定したら100MΩ に回復。 この経験から、基準値以上あったとしても、100MΩ以上ない回路に関しては、原因を調査しておく必要があるということ。将来のトラブルを未然に防止することが可能となる。
💡 現場で使いやすい絶縁抵抗計（メガー）候補
※以下は代表的なモデル。
| メーカー | 型番 | 特徴 |
|---|---|---|
| HIOKI | IR4057-50 | デジタル表示＋自動放電機能付き。現場向け定番。 |
| 三和電気計器 | MG500 | シンプル操作で軽量。新人教育にも最適。 |
| 共立電気計器 | KEW3440 | アナログ＋デジタル両対応。屋外作業に強い。 |
【後半】絶縁抵抗が低い時の原因と対処法
🧩 原因①：湿気・結露
最も多い原因。 盤内やケーブル端部に湿気が溜まると、絶縁体表面に薄い水膜ができて抵抗値が下がる。 特に梅雨・冬季の朝方は要注意。
対処法：
- 乾燥後に再測定（数時間〜翌日）
- 盤内に乾燥剤を設置
⚙️ 原因②：埃・油汚れ
工場や屋外盤では、埃や油が絶縁体表面に付着して導電経路を作ることがある。 見た目は問題なくても、測定値が下がる。
対処法：
- 端子台・ケーブル被覆を清掃
- 絶縁体表面をアルコールで拭く
- 定期的に盤内清掃をルーチン化→これ重要 なかなかできないのが現状だが、コントロールセンタ内部やロードセンタ、高圧盤内、変圧器端子箱内部など停電日に入念に清掃することをお勧めしたい。毎回の努力が数年後の絶縁抵抗値に反映される。
🔌 原因③：機器内部の劣化
モーター・照明器具・制御機器などの内部絶縁が劣化している場合。 特に古い蛍光灯安定器やモーターは要注意。
対処法：
- 機器単体で測定して切り分け
- 絶縁が低い機器を交換
⚡ 原因④：配線ミス・接地不良
施工時の結線ミスや接地線の誤接続でも低値になる。 特に制御盤更新時は要確認。
対処法：
- 回路図と照合して再確認
- 接地線の位置を確認
- 絶縁測定前に導通試験を併用
🧠 原因⑤：測定環境の影響
雨天・高湿度・低温など、環境条件で値が変動する。 同じ設備でも季節で差が出る。
対処法：
- 測定環境を記録して比較
- 測定値が低い場合は再測定を基本にする
- 測定時刻・天候を記録して報告書に残す
🔍 原因⑥：測定器の不具合
メガー自体の電池残量や内部回路の劣化でも誤差が出る。 「低い値が出たけど原因不明」の時は、まずメガーを疑う。
対処法：
- 他のメガーで再測定
- 校正期限を確認
- 電池交換・端子清掃
🧩 現場での判断ポイント
- 新品設備で低い → 環境要因を疑う
- 古い設備で低い → 絶縁劣化を疑う などなど
この切り分けを早くできる人ほど、現場で信頼される。全体感を把握して、原因追及までの時間をなるべく短くできるように努力していきたい。
🌍 English Summary
Insulation resistance testing is essential for confirming the health of electrical circuits. Even values above the legal minimum can hide problems — a circuit showing 10 MΩ was later found filled with water, and after drying it recovered to 100 MΩ. Moisture, dust, aging equipment, wiring errors, environmental conditions, and tester issues are the main causes of low readings. Regular cleaning of panels and careful re-testing under proper conditions greatly improves long-term insulation performance. Circuits below roughly 100 MΩ should be investigated to prevent future failures.
